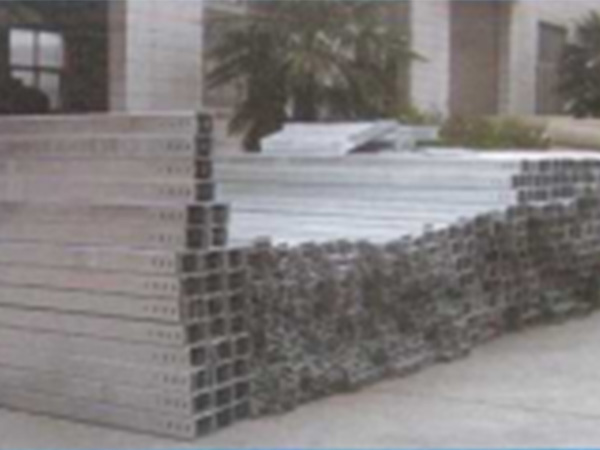

托盤式電纜橋架是石油、化工、電力、輕工、電視、電訊等方面應用廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它既適用于動力電纜的安裝，也適用于控制電纜的敷設。

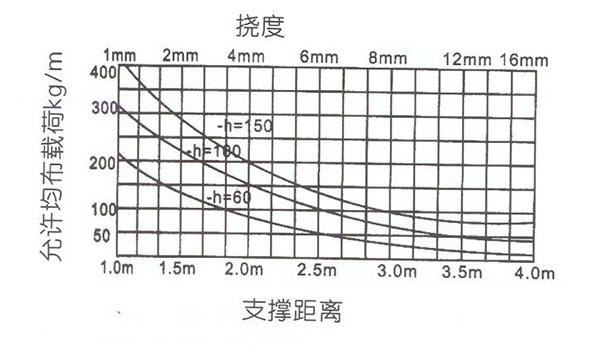

托盤式電纜橋在不同跨距下更大允許均布載荷及變形量見下圖：支撐距離托盤式電纜橋架其表面處理分為靜鍍鋅、電噴塑和噴漆三種，在重腐蝕環境中可特殊防腐處理、用噴塑處理，考慮可靠接地，需用接地排。托盤式電纜橋架備有護罩，需要配護罩時可在訂貨時注明或按照護罩型號訂貨，其所有配件與梯級式、槽式橋架通用。
本標準之外的規格.用戶可根據自己的需要來圖、來涵或面洽訂貨。
托盤式垂直凸彎通XQJ-P-05B
托盤式垂直轉動彎通XQJ-P-05C
托盤式水平彎通QJ-P-02

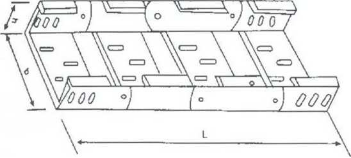

托盤式直通橋架XQ/J-P-01
托盤式水平三通XQJ-P-03
托盤式水平彎通QJ-P-04
托盤式垂直凹彎通XQJ-P-05A
